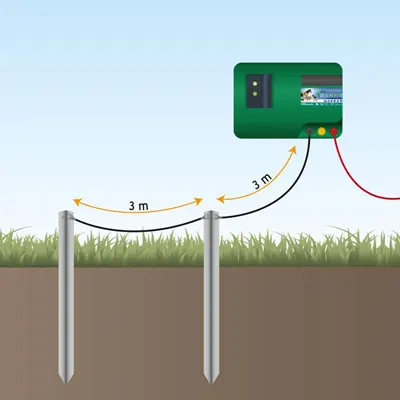

سیستم های زمین الکتریکی

← درتمامی تأسیسات الکتریکی، بخصوص در مجتمع های صنعتی، اتصال به زمین یکی از مهمترین و اساسی ترین اقداماتی است که جهت حفاظت اشخاص و تجهیزات و نیز بهبود عملکرد سیستم، صورت میگیرد. این نوع اتصال، معمولا بر حسب نوع کاربرد آن به دو دسته زمین حفاظتی و زمین الکتریکی تقسیم میشود. زمین حفاظتی که به آن ارتینگ نیز گفته میشود، معمولا به فرآیند اتصال همه قطعات فلزی یا بدنه های فلزی تجهیزات الکتریکی به زمین گفته شده و برای حفاظت اشخاص در زمان های وقوع اتصال کوتاه بخش برقدار دستگاه به بدنه صورت میگیرد. این نوع اتصال زمین بخشی از مدار الکتریکی نبوده و در نتیجه در حالت عادی جریانی از آن عبور نمی کند. عبور جریان از اجزاء این سیستم بیانگر وقوع حالتی غیر عادی در شبکه است که از این طریق میتوان این حالات را تشخیص داده و حفاظت های مورد نیاز انجام گیرد.

← زمین الکتریکی یعنی زمین کردن بخشهایی از دستگاه که جزئی از مدار الکتریکی است. از این موارد میتوان به زمین کردن مرکز ستاره سیم پیچی ژنراتور یا ترانسفورماتور اشاره کرد. این نوع اتصال زمین معمولا برای صحت کار دستگاه ها، صفر بودن ولتاژ سیم نول در تأسیسات، حفاظت از تجهیزات، جلوگیری از افزایش ولتاژ فازهای سالم نسبت به زمین در موقع تماس یکی از فازها با زمین و… صورت میگیرد.
